1.　本キットは、Mac ProEarly 2008, Early 2009, Mid 2010，Mid 2012 用PCIeタイプの802.11ac, Bluetooth 4.0アップグレードカードです。OS X Yosemite上でHandoffも使用可能になります。

ワイヤレスカードタイプのキットに比べ、取り付けは大幅に簡単になっております。

キット内容

・PCIe カード

・アンテナ 4本

・外部用USBケーブル

・内部用USBケーブル（オプション）

2. サイドカバーを開け、下部のレバーを起こし、CPUボードを取り出します。

（2009-2012モデルの場合、2008モデルでは不要）

3-a. 2009-2012モデルの場合

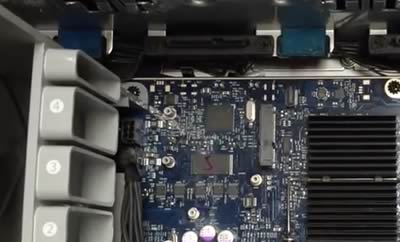

Wi-Fi カードスロットと、Bluetooth カードの位置を確認します。

Wi-Fiカードはオプション、Bluetooth カードは標準です。
Wi-Fiカードが既に装着されている場合は、取り外してください。取り外したアンテナ端子は、テープを巻くなど絶縁しておいてください。

4. Bluetooth カードとロジックボードを接続しているケーブル（左矢印）を取り外します。
Bluetooth カードと、アンテナ線は取り外す必要はありません。

（2009-2012モデルのみ）

6. PCIeスロット上部のブラケットを取り外します。

カードを取り付けるPCIeスロットは、どのスロットでも構いませんが、最上段をお薦めします。取り付けるスロットを取り外します。
外部用USBケーブルを使用する場合は、隣のスロットの蓋も外しておきます。

PCIe ブラケットを元通りに取り付けておきます。

7. PCIeカードをスロットに取り付けます。
外部用USBケーブルを使用する場合は、カードのコネクタに接続し、開口部からケーブルを外部に出しておきます。

8-a. 標準の外部用USBケーブルを使用する場合

オプションの内部用USBケーブルを使用する場合は、カードのコネクタに接続し、画像のようにケーブルを取り回し、Bluetoothコネクタに接続します。

8-b. オプションの内部用USBケーブルを使用する場合（2009-2012モデルのみ）

片側をPCieカードのコネクタに接続し、画像のようにケーブルを取り回し、反対側を標準のBluetoothコネクタに接続します。

9. アンテナ4本を取り付けます。

PCIeブラケット、CPUボードを元通りに取り付けて完了です。

10. OS X 10.8.4以降でWi-Fi 802.11ac, Bluetooth 4.0として動作します。

OS X 10.10 Yosemiteでは、新規のHandoff, Instant Hotspot が使用可能です。
kextの改変など必要なく、取り付けのみで動作します。

11. システム環境設定のBluetoothより、Bluetooth機器に接続してください。

場合によっては、接続に失敗し何度やり直してもうまく行かない場合があります。その場合は、「Bluetooth 設定アシスタント」より設定してください。「Bluetooth 設定アシスタント」は、以下から起動できます。

システム/ライブラリ/CoreService/Bluetooth 設定アシスタント

こちらも参考にしてください。

12. 本キットの取り付けに自信が無い場合、協力店Spirica に依頼されることをお勧めします。

弊社からの購入パーツは、作業料が10％引きとなります。

本キットの保証は、到着後2週間の初期保証のみです。本製品に不良がある場合に、本製品に対してのみ適用されます。
　本キット取り付けに際し、取り付けたマシンなどにいかなる損害が発生した場合も、Vintage Computerは賠償責任を負いません。
