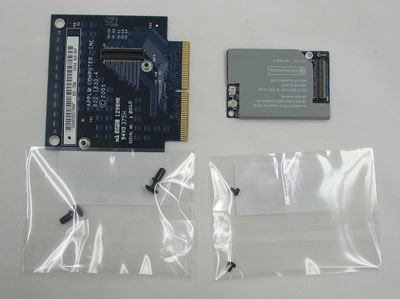

キット内容

Runway カード 1
AirPort/Bluetooth 複合モジュール　1
モジュール取り付けビス　2
Run away カード固定樹脂リベット　2

電源ケーブルを外し、サイドパネルを外し、透明ドアパネルを開きます。
G5マークの横のファンを引き抜きます。

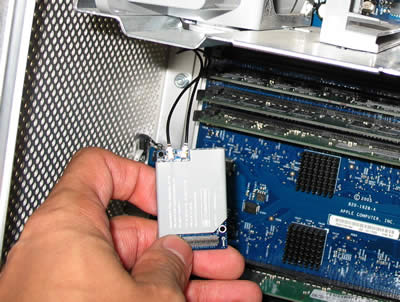

上側のメモリーバンクの脇に、アンテナ線2本がフックに掛けてぶら下がっています。フックから外し、AirPort/Bluetooth 複合モジュールに接続します。

2本のアンテナ線に区別はありませんので、どちらに繋いでも構いません。

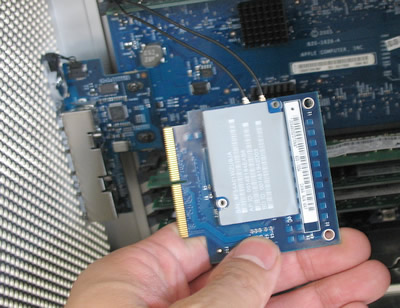

アンテナ線を接続した状態で、モジュールをRunway カードに接続します。更に、付属のネジ2本で固定します。

注意！

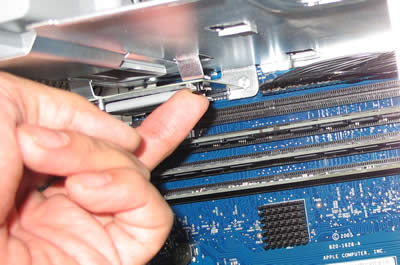

Run away カード上のコネクタと モジュールのコネクタの接触不良による認識不良が 発生する場合があります。
軽く差し込んでネジ留めするだけでは、 不具合が発生する場合があります。コネクタ部の上からしっかりと押し込んだ後、ネジ留めしてください。

手前側に固定用の穴があるので、樹脂リベット2本を使って固定します。

以上で取り付けは完了です。

起動して、システムプロファイラで認識されているか確認するとともに、動作を確認してください。
